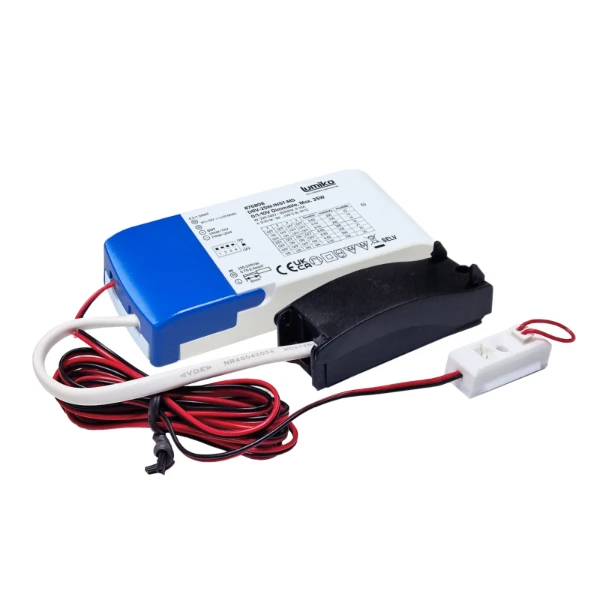

LED driver constante stroom / spanning 20W, 1-10V, met snoer

Led driver constante stroom / spanning 20W, 1-10V, met snoer

Voorgestekkerde LED driver in een fraaie compacte behuizing die zowel van 100 tot 1400mA constante stroom kan leveren. De driver is in te stellen via dipswitch, de stroom kan ingesteld worden in stappen van 20mA! Daarnaast kan deze driver ingesteld worden op een constante spanning van o.a. 12V (14W) of 24V (20W) voor bijvoorbeeld ledstrips. Deze driver is dimbaar via een 1-10V dimmer/ 100K potentiometer (891740), via een puls button of overige (0)1-10V sturing.

Compleet voorgestekker geleverd met netsnoer en Lumiko connectorblokje

Reeds ingesteld op 700mA

Voorzien van netsnoer en plug and play connector

CC/ CV dipswicht instelbaar

Max. 20W

1-10V / Push dim

110 x 52 x 24mm (LxBxH)

Led driver constante stroom / spanning 20W, 1-10V, met snoer

Specificaties	Waarde
Type Led driver	Constante stroom \| Led spots
Protocol	1-10 V
Uitgang	700mA
Type component	Led driver
Type	Dynamisch
Uitgangsvermogen	1 - 20 W
Behuizing	Kunststof behuizing
Geschikt voor constante spanning
Uitgangsspanning	6 - 42 V
Ingangsspanning	180 - 240 V
Geschikt voor gelijkspanning (primaire zijde)
Geschikt voor constante stroom
Uitgangsstroom	150 - 1200 mA
Constante stroom instelbaar
Instelbaar via	Dipswitches
Standaard ingesteld op	700 mA
Beschermingsgraad (IP)	IP20
Beschermingsklasse volgens IEC 61140	II
Geschikt voor buitengebruik
Lengte	110 mm
Breedte	52 mm
Hoogte	24 mm
Arbeidsfactor	0.9
Omgevingstemperatuur	-20 - 45 °C
Behuizing kleur	Grijs
Met bekabeling
Aantal XPG LED van 2.1W / 700mA	1 - 8
Aantal XPG LED van 2.1W / 350mA	1 - 12
Aantal COB LED van 3.1W / 350mA	1 - 4
Aantal COB LED van 6.6W / 700mA	1 - 3
Max. aansluitlengte liniLED Deco (mono)	5.5 m
Frequentie ingangsspanning	50 - 60 Hz
Zelfstandig werkend
SELV
Overbelastingsbeveiliging
Kema keur
Beveiliging voor temperatuur
Overtemperatuurbeveiliging
Beveiliging voor kortsluiting
Beveiliging voor overbelasting
Kortsluitbeveiliging
Dimmen D4i
Rendement	85 %
Schokbestendigheid (gewone modus, L/N-aarde)	6 kV
Schokbestendigheid (differentiële modus, L-N)	2 kV
Noodstroomvoorzieningssysteem	Geen
Max. aantal armaturen per leidingbeveiligingsschakelaar B16	136
Max. aantal armaturen per leidingbeveiligingsschakelaar C16	136
Levensduur van het bedieningsapparaat	50000 h
Dimbaar
Bediening via Bluetooth
Dimbaar Dali-2
Met IFTTT ondersteuning
Compatible met Google Assistant
Compatible met Amazon Alexa
Compatible met Casambi
Dimbaar met potentiometer (geïntegreerd)
Compatible met Apple HomeKit
Geschikt voor pulsdrukker
Dimbaar RF
Dimming fabrikantspecifiek
Dimbaar 10 V
Dimbaar LineSwitch
Dimbaar fase aansnijding
Dimbaar DALI
Dimming programmeerbaar
Dimbaar Sine Wave Reduction
Dimbereik	0 - 100 %
Dimbaar DMX
Dimbaar netspanningsmodulatie
Constante lichtstroom regeling
Dimbaar Touch and Dim
Dimbaar DSI
Dimbaar Zigbee
Dimbaar fase afsnijding
Dimbaar met push-button
Incl. Plug and play connector

Meer laden

Veelgestelde vragen

Hoe kies ik de juiste led driver?

Voor veel led spots heb je een led driver nodig. Het is van belang om de juiste driver te kiezen. Met een verkeerde driver kunnen je spots maar heel zwak branden, knipperen of zelfs kapot gaan. Dat wil je natuurlijk voorkomen. Om de juiste driver te kiezen kijk je allereerst wat je led spot nodig heeft. We onderscheiden twee verschillende types led spots: led spots die werken op constante spanning en led spots die werken op constante stroom. Bij constante spanning gaat het vaak om een spanning (V) van 12, 24 of 48V. Bij constante stroom (A) is dit vaak 350, 500, 700 of 1000mA.

Weet je welk van de twee types je nodig hebt en welke spanning (V) of welke stroom (mA)? Dan is het van belang om te kijken hoeveel Watt de lichtbronnen bij elkaar opgeteld zijn. Hiermee bepaal je het minimaal benodigde vermogen van de driver. Let op: wanneer je meer kabellengte hebt, heeft de driver meer vermogen nodig om de LEDs te voorzien van het juiste vermogen. Houd bij langere kabellengtes dus altijd wat meer overcapaciteit aan bij het kiezen van het vermogen van de driver. Hierdoor voorkom je overbelasting van de driver.

Werken je spots bijvoorbeeld op 350mA en verbruiken ze 3.1W en wil je er drie gebruiken, dan kom je uit op 9.3 Watt. Bij niet al te lange kabels kun je dan een driver gebruiken die tot 10W kan leveren. Worden de spots 10 meter verderop geplaatst dan kun je beter een 12W driver kiezen zodat je zeker weet dat de driver voldoende vermogen kan leveren.

Wat is het voordeel van een externe driver?

Een externe driver biedt meerdere voordelen. Je kunt hem vervangen als hij defect is. Wanneer een retrofit lichtbron niet meer werkt is de driver ook vaak defect en niet de led chip. Doordat dit bij dergelijke lichtbronnen één geheel is moet alles vervangen worden.

Een ander belangrijk voordeel van een externe driver is dat je eenvoudig kunt kiezen voor een ander type dimbare driver of voor één driver waar meerdere spots op aangesloten kunnen worden. Met een externe driver heb je dus meer mogelijkheden en ben je efficiënter.

Een externe driver is veel groter dan de ingebouwde driver in de voet van een ledlamp en heeft een langere levensduur. Dankzij het grotere formaat kan namelijk gebruik gemaakt worden van kwalitatief betere componenten en is de koeling in de driver aanzienlijk beter. Dit zorgt voor een veel hogere levensduur. Anders gezegd: zowel de led spot als de driver gaan vele malen langer mee dan een retrofit lichtbron.

Waarom heeft de ene led spot een led driver en de ander niet?

Vrijwel elke led spot heeft een driver nodig om te functioneren. De driver is echter niet of moeilijk zichtbaar bij elke led lamp. Retrofit ledlampen, zoals E27, E14 en Gu10 lichtbronnen bijvoorbeeld, hebben ook een driver maar die is heel klein en ingebouwd in de voet van de lamp.

Wat is het verschil tussen een led driver en een transformator?

Het verschil tussen een led driver en een transformator zit in wat er aan de uitgang geleverd wordt en hoe ze werken met verschillende soorten verlichting. Een transformator zet de netspanning van 230V om naar een stabiele 12V of 24V wissel- of gelijkspanning. Dit maakt een transformator geschikt voor traditionele laagspanningsverlichting zoals halogeenlampen of ledverlichting die specifiek ontworpen is om op een bepaalde spanning te werken. Een led driver werkt anders. Deze zet 230V om in een stabiele stroomsterkte in plaats van spanning. Een LED-driver levert bijvoorbeeld 350mA of 700mA, afhankelijk van de eisen van de aangesloten ledverlichting. LED’s hebben een constante stroom nodig om te kunnen functioneren, en een LED-driver zorgt ervoor dat de verlichting precies de juiste hoeveelheid stroom krijgt, zonder overbelasting

Wat is de powerfactor bij een ledlamp of led driver?

Bij ledlampen en drivers zie je vaak de powerfactor vermeld staan, ook wordt dit vaak genoemd als iets om rekening mee te houden bij het kiezen van de juiste dimmer maar wat is de power factor nu precies?

Heel simpel gezegd geeft de powerfactor het verschil aan tussen de hoeveelheid vermogen die verbruikt wordt en de hoeveelheid vermogen die door een gebruiker loopt.

Het kan dus zijn dat een ledlamp 5W verbruikt maar dat er voor 7W aan stroom doorheen loopt. Dit extra vermogen of schijnbaar vermogen wordt bij een particulier niet gemeten door de kWh-meter en hier betaal je dus ook niet voor. Bij grootverbruikers wordt hier wel op gecontroleerd en is het dus extra van belang om de powerfactor in de gaten te houden bij de aanschaf van verlichting.

Maar ook voor particulieren is het niet onverstandig hier op te letten. De stromen die lopen bij een hoge PF zijn lager waardoor bijvoorbeeld een dimmer efficiënter kan werken en je soms met een dimmer voor een lager wattage af kan.

Idealiter is de powerfactor 1 maar in de praktijk ligt deze altijd lager. Bij een ledlamp kom je soms zelfs een PF van 0.5 of nog lager tegen! Houdt er rekening mee dat wanneer je ledlampen gebruikt met een PF van 0.5 je nog maar de helft van het maximale vermogen van een dimmer kunt gebruiken!

Vooral retrofit lichtbronnen hebben vaak een lagere powerfactor. Werk je met ledspots met een externe driver dan zul je zien dat deze vaak een hogere PF hebben van bijvoorbeeld 0.9.

Welke Mini led driver is geschikt voor mijn led spot?

860300: Geschikt voor Compact COB spots
860302: Geschikt voor Dim to Warm spots
860304: Geschikt voor Compact XPG spots
860306: Geschikt voor Bonnita, Bolero en Bonvino (met uitzondering van de Bonnita en Bonvino Dim to Warm (350 mA) varianten)

Hoe sluit je Lumiko ledspots één-op-één parallel aan?

De Lumiko Mini led drivers zijn speciaal ontworpen voor het eenvoudig aansluiten van compacte LED-spots, zelfs in ruimtes met beperkte inbouwhoogte. Met hun compacte formaat passen ze perfect boven plafonds of in kleine armaturen. Elke driver is ontworpen om één ledspot te voeden, wat zorgt voor een stabiele en betrouwbare werking. De drivers zijn voorzien van fase-afsnijdingstechnologie, waardoor ze eenvoudig dimbaar zijn en een optimale lichtregeling bieden. parallel

Wat is Constante spanning (Constante Voltage)?

Leidend voor de led is de constante spanning ook wel de constante Voltage genoemd. Dit spanningsgestuurde uitgangspunt betekent dat de led werkt op bijvoorbeeld 12, 24, 48 of 230 Volt. Bij leds op constante spanning is het van belang de voeding te matchen met de gevraagde Voltage. Een 230V lichtbron wordt rechtstreeks vanuit het lichtnet gevoed maar een 24V led strip heeft een driver nodig die de 230V omzet in een constante spanning van 24 Volt.

Bij constante spanning wordt normaal gesproken gebruik gemaakt van parallel aansluiting.

Wat is Constante stroom (Constant Current)?

Bij constant current (constante stroom) is de stroom, oftewel het Amperage, leidend bij de keuze van de voeding. De led bij deze stroomgestuurde keuze werkt bijvoorbeeld op 350, 500, 700 of 1100mA. Leds die werken op constante stroom hebben altijd een driver nodig die de 230V omzet in een uitgang met de juiste stroom. Het is van belang om te controleren of de driver de uitgang heeft die benodigd is voor de spot. Je kunt spots voeden met een lager mA, maar beslist niet met een hoger mA. Het aansluiten van led op een driver met een te hoog Amperage kan onherstelbare schade aan de led veroorzaken. Bij constante stroom wordt normaal gesproken gebruik gemaakt van serie aansluiting.
