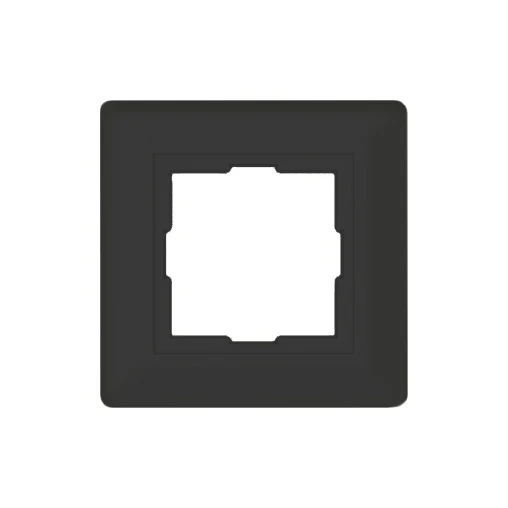

Frame 9004 (Mat Zwart) voor Lumiko dim-/Schakelmodule

Specificaties	Waarde
Type dimmer	Afdekmateriaal
Aantal eenheden	1
Montagerichting	Horizontaal en verticaal
Aantal eenheden horizontaal	1
Aantal eenheden verticaal	1
Aantal modules horizontaal (bij modulair systeem)	1
Aantal modules verticaal (bij modulair systeem)	1
Geschikt voor vloerpot
Geschikt voor wandgoot
Geschikt voor inbouwinstallatie (geen stucwerk)
Tekstveld/beschrijvingsvlak
Materiaal	Kunststof
Uitvoering oppervlakte	Glanzend
Kleur	Zwart
RAL-nummer (vergelijkbaar)	9004
Transparant
Met klapdeksel
Bevestigingswijze	Inklemmen (snap)
Breedte	83 mm
Hoogte	83 mm
Diepte	9 mm
Inbouwbreedte	55 mm
Inbouwhoogte	55 mm
Diameter boring (gaten)	70 mm

Veelgestelde vragen

Hoe kies ik de juiste dimmer?

Zijn de lampen die ik wil aansturen dimbaar?
Het is belangrijk om eerst te controleren of de lampen die je wilt aansturen dimbaar zijn. Dit staat meestal aangegeven op de verpakking of in de specificaties van de lamp.

Nu je weet dat de lampen dimbaar zijn, welke dimmethodes zijn er?
De meeste retrofit lichtbronnen zijn 230V dimbaar, maar er zijn twee dimmethodes:

- Fase-aansnijding (RL)
Geschikt voor traditionele halogeen- en gloeilampen.
Deze methode wordt aangeduid met de letters RL op de verpakking of specificaties.

- Fase-afsnijding (RC)
Ideaal voor moderne LED-lampen.
Aangeduid met de letters RC op de verpakking of specificaties.

Wat doe je als de dimmethode niet duidelijk is?
Wanneer de dimmethode niet vermeld staat, kun je kiezen voor een universele dimmer. Lumiko biedt een universele dimmer die zowel fase-aansnijding als fase-afsnijding ondersteunt. Dit is een uitstekende keuze als je niet zeker weet welke methode je lampen gebruiken.

Bij drivers zijn er meerdere methodes om te dimmen. Naast de genoemde fase af- en aansnijding, kom je hier ook de methodes 0/1-10V en DALI tegen. Hierbij zijn er extra stuurstroomdraden nodig waar het dimsignaal over verzonden wordt. Ook voor deze methodes biedt Lumiko geschikte dimmers.

Naast de dimmethode is uiteraard ook de belasting van belang. Op elke dimmer staat aangegeven hoeveel Watt er maximaal op aangesloten mag worden. Wil je weten hoeveel Watt je minimaal nodig hebt? Vermenigvuldig dan het wattage van de lichtbron met het aantal lichtbronnen.

Daarnaast is het van belang te kijken wat de powerfactor (PF) van de lichtbronnen is. De Powerfactor geeft aan met hoeveel blindstroom je moet rekenen bij de lichtbron. Een kwalitatief goede lichtbron of driver heeft vaak een powerfactor van 0.9 of 0.95, dit houdt in dat er een blindstroom loopt van respectievelijk 10% of 5%. Maar je zult ook veel lichtbronnen tegenkomen met een powerfactor van 0.7 of 0.5, in dat geval is de blindstroom 30% of zelfs 50%. Deze blindstroom dien je op te tellen bij het vermogen van de lichtbronnen voor het kiezen van de juiste dimmer.

De blindstroom is stroom die wel door de dimmer loopt maar niet gebruikt wordt. De wattages die je optelt bij het totaalvermogen om de dimmer te kiezen reken je dus niet af bij je energierekening.

Wat houdt VA in?

Bij veel dimmers of sensoren zie je maximale vermogen in VA (Volt Ampère) vermeld staan. Om vervolgens te berekenen hoeveel LEDs je kunt aansluiten op deze dimmer of sensor heb je de Power Factor van je verlichting nodig. Deze staat vaak vermeld op de spot of driver als bijvoorbeeld PF = 0,9. Wanneer je de power factor van je verlichting weet kun je het maximale wattage berekenen door het maximale VA te vermenigvuldigen met de power factor.

Wanneer het maximale VA 500 is en de power factor 0,9 kun je 450 Watt aansluiten (500 x 0.9 = 450). Hierbij geldt dus; hoe hoger de power factor hoe meer verlichting je kunt aansluiten.

Wat is een Zigbee led dimmer?

De zigbee LED dimmer is een slimme dimmer waarmee je normale (domme) dimbare verlichting toch draadloos kunt aansturen. Bij gebruik van de Zigbee druk/draaidimmer kun je de verlichting gewoon met de hand bedienen zoals bij ‘normale’ dimmers maar je kunt hem ook draadloos bedienen via een app of draadloze schakelaars. De dimmer is zo ontworpen dat hij eenvoudig bestaande dimmers kan vervangen waardoor je direct een Smart Home-oplossing creëert.

Wat is een duo led dimmer?

Een duo dimmer kan gebruikt worden als vervanging van een dubbele schakelaar. De duo dimmer heeft hetzelfde formaat als een normale dimmer maar hiermee kunnen twee groepen apart van elkaar worden bediend. De duodimmer bespaart dus ruimte op de wand en is ideaal voor bestaande situaties waar vanuit één elektradoos twee groepen geschakeld worden.

Wat is een wisselschakelaar?

Een wisselschakelaar is een schakelaar met drie aansluitcontacten. Een wisselschakelaar kan als enkelvoudige schakelaar worden gebruikt maar ook voor schakelingen vanaf meerdere punten. Wanneer je de verlichting vanaf twee plaatsen kunt in bedienen wordt dit ook wel een hotelschakeling genoemd. In woningen zie je dit bijvoorbeeld veel boven en onder aan de trap toegepast. Het merendeel van de Lumiko dimmers is ook uitgerust met een aansluiting voor een wisselschakeling. Hierdoor kun je niet alleen op de dimmer het licht in- of uitschakelen maar ook vanaf een tweede locatie met de wisselschakelaar. Wil je vanaf beide plaatsen kunnen schakelen en dimmen gebruik dan de Lumiko Master master dimmer (891032). Met deze dimmer kun je vanaf meerdere plekken zowel dimmen als schakelen.

Wat is een inbouwmodule?

Een inbouwmodule is een klein formaat dimmer of schakelaar welke in een elektradoos of in de voet van een armatuur verwerkt kan worden. Alle inbouwmodules zijn geschikt om met een pulsschakelaar te bedienen daarnaast is het meerendeel uitgevoerd met een draadloos protocol zodat de verlichting ook draadloos te bedienen is. Inbouwmodules maken het eenvoudig Smart Home te integreren in bestaande armaturen of situaties.

Hoe werkt de Modulaire led dimmer of schakelaar?

De Lumiko modulaire serie biedt je de mogelijkheid om jouw verlichtingssysteem volledig aan te passen aan jouw persoonlijke wensen. Of je nu een eenvoudige schakelaar wilt of een geavanceerde dimmer met extra functies, deze serie combineert flexibiliteit, gemak en innovatie. Het unieke modulaire ontwerp maakt het mogelijk om onderdelen zoals bedieningselementen en functies eenvoudig aan te passen, zonder technische expertise.

Kan ik later mijn modulaire dimmer of schakelaar aanpassen?

Ja, een van de grootste voordelen van de Lumiko modulaire serie is dat je onderdelen zoals bedieningselementen eenvoudig kunt vervangen of uitbreiden. Als je bijvoorbeeld later wilt overstappen van een draaiknop naar draadloze bediening, kun je dit zonder problemen aanpassen. Dit maakt het systeem flexibel en toekomstbestendig.

Hoe stel ik mijn ideale modulaire led dimmer of schakelaar samen?

1.Kies het basiselement, wat wil je bedienen?
Wil je schakelen of dimmen en wat is het vermogen? Bij dimmen kun je kiezen uit fase-afsnijding of DALI en voor schakelen en dimmen van fase-afsnijding is er ook de optie voor 2-polig schakelen om lekstroom problemen te voorkomen.

2. Kies de juiste bedieningsmodule, hoe wil je bedienen?
Kies de juiste bedieningsmodule, hoe wil je bedienen? Geef je de voorkeur aan drukken of draaien? Verlang je naar extra functies zoals een nalooptimer, Astro-tijdschakeling en app-bediening met fade-opties bij uitschakeling? De keuze is aan jou, want met ons uitgebreide aanbod is er voor elk wat wils.

3.Kies de afwerking
De dimmers kunnen afgewerkt worden met een Lumiko afdekraam, maar vanwege de standaard afmeting van 55x55 mm passen ze ook in de afdekramen van veel andere merken.

Wijzigingen voorbehouden. We streven ernaar om nauwkeurige en actuele informatie te geven, maar het kan voorkomen dat informatie na enige tijd verouderd, incorrect en/of incompleet is. Informatie op onze website is nooit een vervanging van ons lichtadvies en er kunnen geen rechten aan worden ontleend.
